彩钢瓦生锈翻新基层处理全攻略

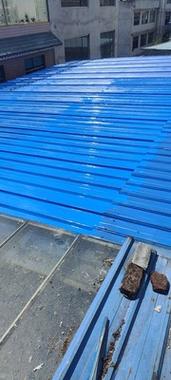

彩钢瓦长期暴露在风吹日晒雨淋的环境中，生锈是常见的现象。翻新彩钢瓦不仅能恢复美观，更能延长其使用寿命，而基层处理是决定翻新效果的关键环节。本文将详细介绍彩钢瓦生锈翻新时基层的处理方法，帮助您确保翻新质量。

一、基层处理的重要性

彩钢瓦翻新如同化妆，基层处理就是“卸妆和打底”。如果基层处理不当，残留的锈迹、灰尘、油污等会导致新涂层附着力差，出现起皮、脱落、返锈等问题，使翻新 efforts 付诸东流。因此，必须重视基层处理，确保表面清洁、干燥、平整、无锈。

二、基层处理步骤

1. 安全准备

• 安全防护：佩戴安全帽、安全带、防滑鞋、护目镜、口罩和手套。
• 环境评估：检查彩钢瓦的稳固性，如有松动或严重锈蚀穿孔，应先加固或更换。
• 天气选择：避免在雨天、大风天或高温暴晒时施工，建议选择晴朗干燥的天气。

2. 表面清洁

• 除尘：用扫帚、高压气枪或吹风机清除表面的灰尘、杂物。
• 除油污：若有油污，可用中性清洁剂或专用除油剂清洗，再用清水冲洗干净。
• 除旧漆：如旧涂层起皮、粉化，需用铲刀、钢丝刷或打磨机清除松动涂层。

3. 除锈处理

• 手工除锈：对于小面积或轻微锈迹，使用钢丝刷、砂纸、铲刀等工具人工打磨，直至露出金属本色。
• 机械除锈：大面积锈蚀建议使用角磨机配钢丝轮或砂轮片进行打磨，效率高且彻底。
• 化学除锈：可采用锈转化剂（如轉鏽漆）涂刷在锈蚀表面，将锈层转化为稳定化合物，作为底漆使用。但需注意，锈转化剂仅适用于轻度锈蚀，严重锈蚀仍需机械除锈。
• 高压水射流除锈：适用于大面积且允许湿作业的场合，但处理后需彻底干燥。

4. 缺陷修复

• 补缝：对螺钉、搭接缝等漏水部位，用耐候密封胶填补。
• 堵漏：如有孔洞，可用彩钢瓦修补胶带或专用修补剂修补。
• 打磨边缘：对切割边缘或毛刺进行打磨，避免应力集中和锈蚀蔓延。

5. 清洁与干燥

• 除锈后，用干净布或压缩空气清除表面粉尘。
• 确保基层完全干燥，含水率应小于8%（可用湿度仪检测）。

6. 涂刷底漆（可选）

• 为增强附着力，可在除锈后4小时内涂刷环氧底漆或专用彩钢瓦底漆，干膜厚度建议30-40μm。

三、注意事项

• 除锈等级：理想状态达到Sa2.5级（非常彻底）或St3级（手工很彻底），但根据实际情况，至少达到St2级（彻底的手工和动力工具清理）。
• 环境温湿度：施工温度应在5-40℃之间，相对湿度小于85%，避免在露点温度以下施工。
• 废料处理：打磨产生的粉尘和废漆应妥善收集，避免污染环境。
• 涂层配套：底漆、面漆需相容，建议选用同一品牌配套产品。

四、

彩钢瓦生锈翻新的基层处理是保障翻新质量的基础，必须做到“净、干、平、牢”。通过规范的清洁、除锈、修复和干燥步骤，可显著提升涂层的附着力和耐久性，让彩钢瓦焕然一新，延长使用寿命。记住，好的开始是成功的一半，基层处理不容忽视。
